شرح
1. برنامه
برای واحدهای خانگی یا مسکونی برای اندازه گیری ، حفظ و نمایش حجم آب سرد جریان از طریق خط لوله استفاده می شود. درجه اندازه گیری بالا ، حساسیت بالا ، نیازهای بالای آب ، ظرفیت اندازه گیری جریان کوچک ، مواد حرکتی قابل اطمینان تر می توانند از سلامت و نیازهای بالاتر استفاده کنند ، جهت گیری نصب محدود نیست.
2. ویژگی ها
● اتخاذ اصل پیستون روتاری حجمی اندازه گیری ، دقت بالا.
● ثبت نام در کپسول با مایع ویژه از خواندن واضح اطمینان حاصل می کند.
● دریچه بدون بازپرداخت می تواند جریان عقب را حفظ کند.
● مواد: برنج ، بدنه پلاستیکی برای گزینه.
valve دریچه غیر برگشتی در دسترس است.
● تحت تأثیر ذرات و ذرات.
● با مهر و موم سرب و ضد گرد و غبار تهیه شده است.
● تأیید به ISO4064.
● برای IP68 موجود است.

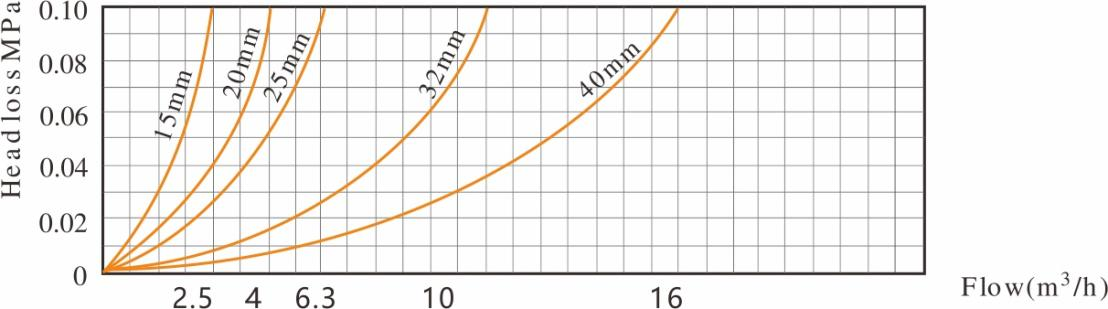

3. منحنی از دست دادن سر

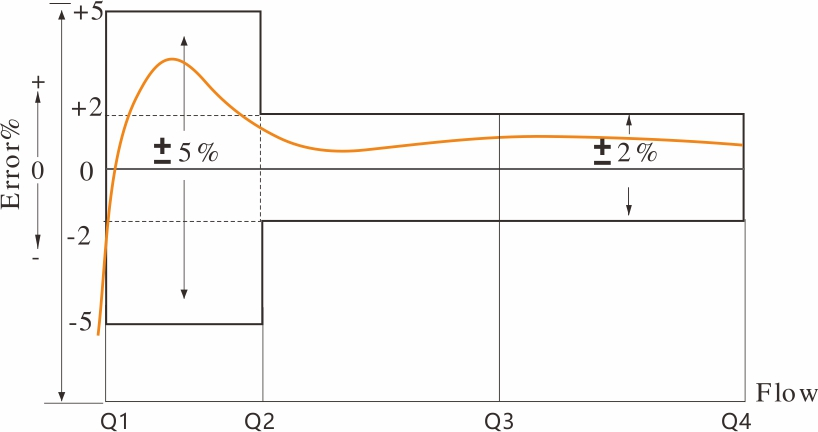

4. منحنی خطای دقت

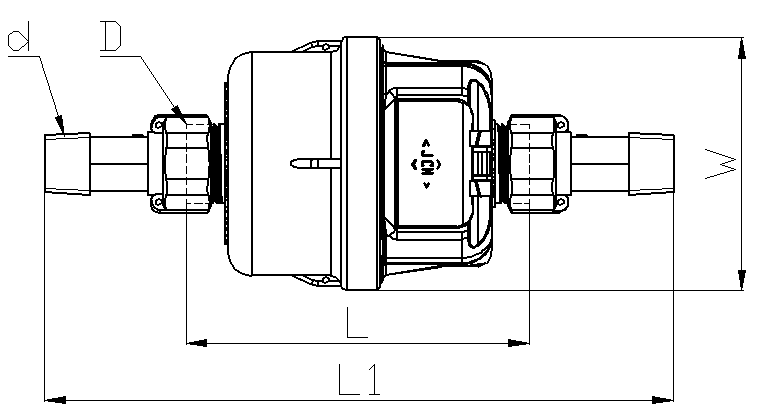

5. بعد نصب
شماره مورد | سعادتXسخنرانی-15 | LXH-20 | LXH-25 | LXH-32 | LXH-40 | |
L | مگنی | 115 | 130 | 200 | 200 |
|
L1 | مگنی | 210 | 235 | 320 | 325 |
|
H | مگنی | 85 | 85 | 105 | 105 |
|
حرف | مگنی | 85 | 85 | 105 | 105 |
|
موضوع اتصال | د (میلی متر) | G3/4 " | G1 " | G1 1/4 " | G1 1/2 " |
|
د (میلی متر) | R1/2 | R3/4 | R1 | R1 1/2 |
| |
وزن | بدون اتحادیه (کیلوگرم) | 1 | 1.3 | 2.35 | 2.5 |
|
|
|
|
|
|
|
6. داده های فنی اصلی
شماره مدل | LXH-15 | LXH-20 | LXH-25 | LXH-32 | LXH-40 | ||||||||||
قطر اسمی (DN) [MM] | 15 | 20 | 25 | 32 | 40 | ||||||||||
نسبت Q3/Q1 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 |
سرعت جریان اضافه بار (Q4) [m³/h] | 3.125 | 3.125 | 3.125 | 5 | 5 | 5 | 7.875 | 7.875 | 7.875 | 12.5 | 12.5 | 12.5 | 20 | 20 | 20 |
سرعت جریان دائمی (Q3) [m³/h] | 2.5 | 2.5 | 2.5 | 4 | 4 | 4 | 6.3 | 6.3 | 6.3 | 10 | 10 | 10 | 16 | 16 | 16 |
سرعت جریان انتقالی (Q2) [m³/h] | 0.05 | 0.04 | 0.025 | 0.08 | 0.064 | 0.04 | 0.126 | 0.1 | 0.063 | 0.2 | 0.16 | 0.1 | 0.32 | 0.256 | 0.16 |
حداقل سرعت جریان (q1) [m³/h] | 0.032 | 0.025 | 0.015 | 0.05 | 0.04 | 0.025 | 0.08 | 0.063 | 0.039375 | 0.125 | 0.1 | 0.0625 | 0.2 | 0.16 | 0.1 |
کلاس دقت | 2 | ||||||||||||||
حداکثر خطای مجاز برای منطقه سرعت پایین تر (MPEι) | 5 ٪ | ||||||||||||||
حداکثر خطای مجاز برای منطقه سرعت بالایی (MPEμ) | 2 ± 2 ٪ برای آب داشتن دما ≤30 ± 3 ٪ برای آب داشتن درجه حرارت 30 ℃ | ||||||||||||||
درجه حرارت | T30 ، T50 | ||||||||||||||
کلاس های فشار آب | نقشه 16 | ||||||||||||||
کلاسهای از دست دادن فشار | △ P63 | ||||||||||||||
دامنه [m³] | 99 999 | ||||||||||||||
وضوح دستگاه نشان دهنده [M³] | 0.00005 | ||||||||||||||
کلاس های حساسیت به پروفایل جریان | U10 D5 | ||||||||||||||
محدودیت جهت گیری | any |
