KM05-14
آب سنج از راه دور اولتراسونیک یک سنسور جریان ترکیبی با ریزپردازنده است و فناوری پیشرفته اندازه گیری اولتراسونیک را برای اندازه گیری دقیق و قابل اعتماد مصرف آب برای کاربردهای تجاری و صنعتی اتخاذ می کند. عمر طولانی خدمات ، عملکردهای کامل ارتباطات خروجی ، برای برآورده کردن انواع ارتباطات و شبکه های بی سیم ، با قابلیت تشخیص جریان کوچک .
شرح
1. ویژگی ها
2. منحنی از دست دادن سر

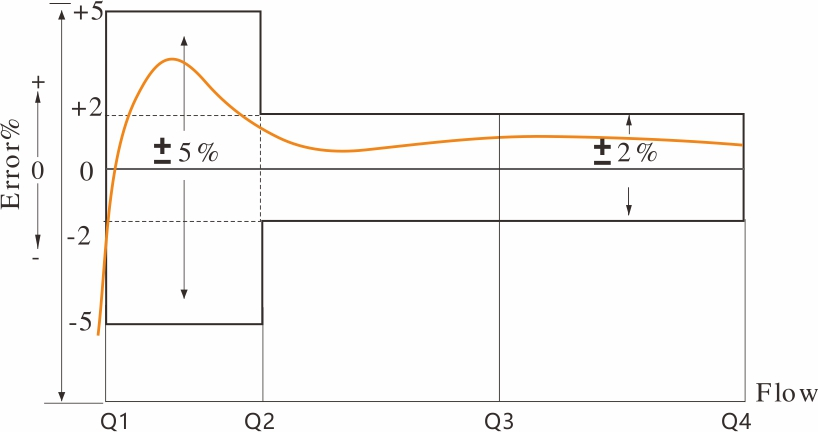

3. منحنی خطای دقت
4. بعد نصب
| شماره مورد | سعادتXSGL-15 | LXSGL-20 | LXSGL-25 | |
| L | مگنی | 193 | 210 | 225 |
| L1 | مگنی | 98 | 105 | 110 |
| سخنرانی | مگنی | 115 | 115 | 115 |
| حرف | مگنی | 100 | 100 | 100 |
| موضوع اتصال | د (میلی متر) | G3/4 " | G1 " | G1 1/4 " |
| د (میلی متر) | R1/2 | R3/4 | R1 | |
| وزن | با اتحادیه ها کلوت | |||
| بدون اتحادیه کلوت | 1.5 | 1.7 | 1.8 | |
5. داده های فنی اصلی
| شماره مدل | LXSGL-15 | LXSGL-20 | LXSGL-25 | ||||||||||||
| قطر اسمی (DN) [MM] | 15 | 20 | 25 | 32 | 40 | ||||||||||
| نسبت Q3/Q1 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 |
| سرعت جریان اضافه بار (Q4) [m³/h] | 3.125 | 3.125 | 3.125 | 5 | 5 | 5 | 7.875 | 7.875 | 7.875 | 12.5 | 12.5 | 12.5 | 20 | 20 | 20 |
| سرعت جریان دائمی (Q3) [m³/h] | 2.5 | 2.5 | 2.5 | 4 | 4 | 4 | 6.3 | 6.3 | 6.3 | 16 | 16 | 16 | 25 | 25 | 25 |
| سرعت جریان انتقالی (Q2) [m³/h] | 0.05 | 0.04 | 0.025 | 0.08 | 0.064 | 0.04 | 0.126 | 0.1008 | 0.063 | 0.2 | 0.16 | 0.1 | 0.32 | 0.256 | 0.16 |
| حداقل سرعت جریان (q1) [m³/h] | 0.03125 | 0.025 | 0.015625 | 0.05 | 0.04 | 0.025 | 0.07875 | 0.063 | 0.039375 | 0.125 | 0.1 | 0.0625 | 0.2 | 0.16 | 0.1 |
| کلاس دقت | 2 | ||||||||||||||
| حداکثر خطای مجاز برای منطقه سرعت پایین تر (MPEι) | 5 ٪ | ||||||||||||||
| حداکثر خطای مجاز برای منطقه سرعت بالایی (MPEμ) | 2 ± 2 ٪ برای آب داشتن دما ≤30 ± 3 ٪ برای آب داشتن درجه حرارت 30 ℃ | ||||||||||||||
| درجه حرارت | T30 ، T50 | ||||||||||||||
| کلاس های فشار آب | نقشه 16 | ||||||||||||||
| کلاسهای از دست دادن فشار | △ P63 | ||||||||||||||
| دامنه [m³] | 99 999 | ||||||||||||||
| وضوح | 0.00005 | ||||||||||||||
| نشان دادن دستگاه [M³] | |||||||||||||||
| کلاس های حساسیت به پروفایل جریان | U10 D5 | ||||||||||||||
| محدودیت جهت گیری | |||||||||||||||
