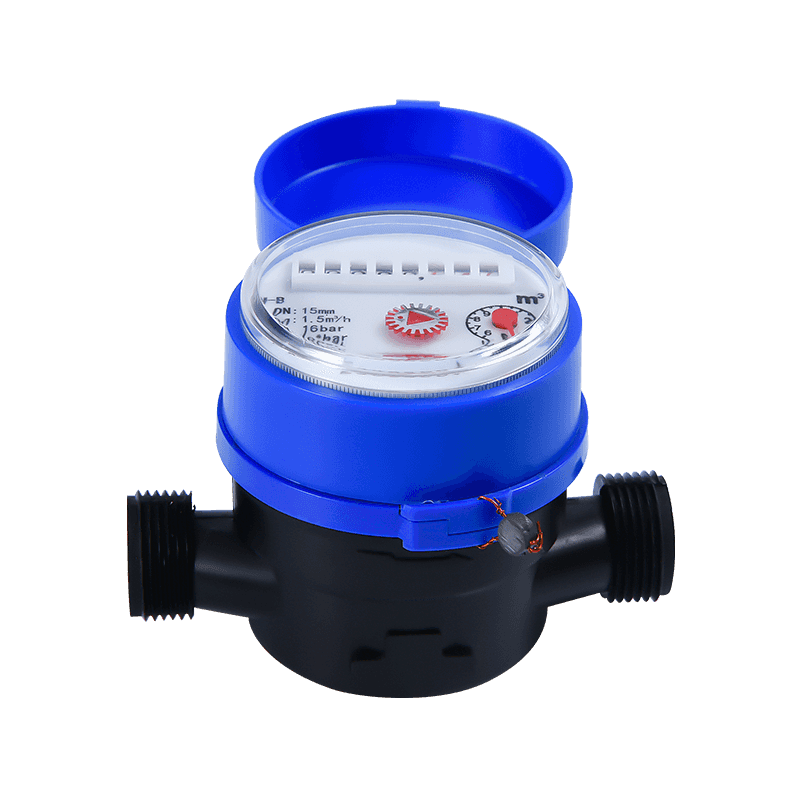

بدن پلاستیکی تک جت کنتور آب سرد نوع خشک

شماره مدل

LXSG-15

قطر اسمی (DN) [MM]

15

20

25

32

40

نسبت Q3/Q1

R80

R100

R160

R80

R100

R160

R80

R100

R160

R80

R100

R160

R80

R100

R160

سرعت جریان اضافه بار (Q4) [m³/h]

3.125

3.125

3.125

5

5

5

7.875

7.875

7.875

12.5

12.5

12.5

20

20

20

سرعت جریان دائمی (Q3) [m³/h]

2.5

2.5

2.5

4

4

4

6.3

6.3

6.3

10

10

10

16

16

16

سرعت جریان انتقالی (Q2) [m³/h]

0.05

0.04

0.025

0.08

0.064

0.04

0.126

0.1

0.063

0.2

0.16

0.1

0.32

0.256

0.16

حداقل سرعت جریان (q1) [m³/h]

0.032

0.025

0.015

0.05

0.04

0.025

0.08

0.063

0.039375

0.125

0.1

0.0625

0.2

0.16

0.1

کلاس دقت

2

حداکثر خطای مجاز

برای منطقه سرعت پایین تر (MPEι)

5 ٪

حداکثر خطای مجاز

برای منطقه سرعت بالایی (MPEμ)

2 ± 2 ٪ برای آب داشتن دما ≤30

± 3 ٪ برای آب داشتن درجه حرارت 30 ℃

درجه حرارت

T30 ، T50

کلاس های فشار آب

نقشه 16

کلاسهای از دست دادن فشار

△ P63

دامنه [m³]

99 999

وضوح
نشان دادن دستگاه [M³]

0.00005

کلاس های حساسیت به پروفایل جریان

U10 D5

محدودیت جهت گیری

افقی
