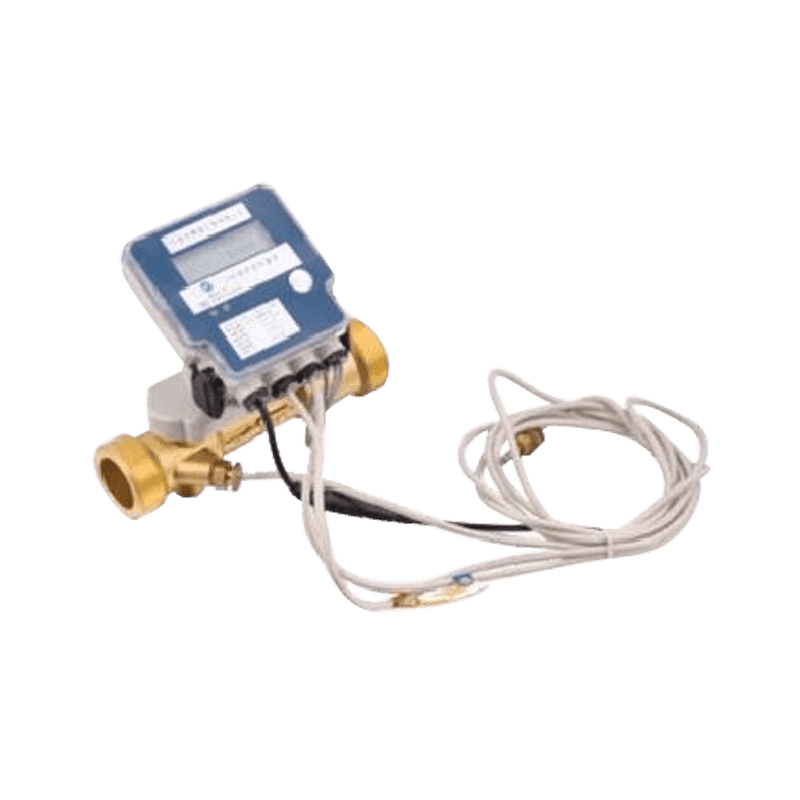

KM10-01
کنتور آب از راه دور اولتراسونیک یک سنسور جریان ترکیبی با ریزپردازنده است و فناوری پیشرفته اندازه گیری اولتراسونیک را برای اندازه گیری مصرف آب اتخاذ می کند. شارژ مرحله ، زنگ هشدار غیر طبیعی ، جایگزینی باتری آسان ، خواندن خودکار متر ، صورتحساب دقیق ، تجزیه و تحلیل داده های آب ، تجزیه و تحلیل نشت .
شرح
1. ویژگی ها
2. وضعیت کار
دمای آب 50 ℃ برای آب سرد ؛ کنتور آب گرم 90 ℃.
فشار آب 1MPa (PN: 1.6MPa/16bar)
3. پارامتر الکترونیکی
خطای جفت شدن سنسور دما | محافظت در جریان کم | دمای کار | جریان استاتیک | ولتاژ عملیاتی دارای امتیاز | ولتاژ عملیاتی |
<0.05 ℃ | <2.5 ولت | 55 0.1 ℃ | <8ua | 3.6 ولت | 2.5V-3.6V |
4. منحنی از دست دادن سر
5. منحنی خطای دقت
6. بعد نصب
شماره مورد | 20 | 25 | 32 | |
سعادت1 | مگنی | 130 | 160 | 180 |
L | مگنی | 230 | 270 | 295 |
سخنرانی | مگنی | 100 | 105 | 110 |
حرف | مگنی | 100 | 100 | 100 |
موضوع اتصال | مگنی | g1 | G1-1/4 | G1-1/2 |
وزن | کلوت | 0.7 | 0.9 | 1.2 |
7. داده های فنی اصلی
قطر اسمی ( دن ) | 8 میلی متر | 15 میلی متر | 20 میلی متر | 25 میلی متر | |
q4m³/h | 1.25 | 3.125 | 5 | 7.875 | |
q3 m³/h | 1 | 2.5 | 4 | 6.3 | |
q2m³/h | R80 | / | 50 | 80 | 126 |
R100 | / | 40 | 64 | 100.8 | |
R160 | 10 | 25 | 40 | 63 | |
q1m³/h | R80 | / | 31.25 | 50 | 78.75 |
R100 | / | 25 | 40 | 63 | |
R160 | 6.25 | 15.625 | 25 | 39.375 | |
وضوح در نشان دهنده دستگاه [m³] | 0.00001 | ||||
دامنه [m³] | 99999.9999 |
اسمی قطر ( دن ) | q3/q1 | q4 m³/h | Q3 m³/h | q2 m³/h | Q1 m³/h | وضوح دستگاه نشان دهنده [m³] | دامنه [m³] |
32 مگنی | R80 | 12.5 | 10 | 200 | 125 | 0.00001 | 99999.99 |
R100 | 160 | 100 | |||||
R160 | 100 | 62.5 | |||||
40 میلی متر | R80 | 20 | 16 | 320 | 200 | ||
R100 | 256 | 160 | |||||
R160 | 160 | 100 | |||||
50 مگنی | R80 | 31.25 | 25 | 500 | 312.5 | ||
R160 | 250 | 156.25 | |||||
R200 | 200 | 125 | |||||
65 مگنی | R80 | 50 | 40 | 800 | 500 | ||
R160 | 400 | 250 | |||||
R200 | 320 | 200 | |||||
80 مگنی | R80 | 78.75 | 63 | 1250 | 787.5 | ||
R160 | 625 | 393.75 | |||||
R200 | 504 | 315 | |||||
100 مگنی | R80 | 125 | 100 | 2000 | 1250 | ||
R160 | 1000 | 625 | |||||
R200 | 800 | 500 | |||||
125 مگنی | R80 | 200 | 160 | 3200 | 2000 | ||
R160 | 1600 | 1000 | |||||
R200 | 1280 | 800 | |||||
150 مگنی | R80 | 312.5 | 250 | 5000 | 3125 | ||
R160 | 2500 | 1562.5 | |||||
R200 | 2000 | 1250 | |||||
200 میلی متر | R80 | 500 | 400 | 8000 | 5000 | ||
R160 | 4000 | 2500 | |||||
R200 | 3000 | 2000 | |||||
250 میلی متر | R80 | 787.5 | 630 | 12600 | 7875 | ||
R160 | 5300 | 3937.5 | |||||
R200 | 5040 | 3150 | |||||
300 میلی متر | R80 | 1250 | 1000 | 20000 | 12500 | ||
R160 | 10000 | 6250 | |||||
R200 | 8000 | 5000 |
